En tant que fournisseur de câbles d'alimentation basse tension, je comprends le rôle essentiel que joue une bonne disposition des câbles pour garantir le fonctionnement efficace et sûr des systèmes électriques au sein d'une installation. Dans ce blog, je partagerai quelques stratégies et considérations clés pour optimiser la disposition des câbles d'alimentation basse tension, en m'appuyant sur mon expérience dans l'industrie.
Comprendre les bases des câbles d'alimentation basse tension
Avant de se lancer dans l'optimisation de la configuration, il est essentiel d'avoir une solide compréhension des câbles d'alimentation basse tension. Ces câbles sont conçus pour transporter de l'énergie électrique à des tensions relativement basses, généralement comprises entre 50 V et 1 000 V. Ils sont utilisés dans une grande variété d’applications, notamment dans les environnements industriels, commerciaux et résidentiels.

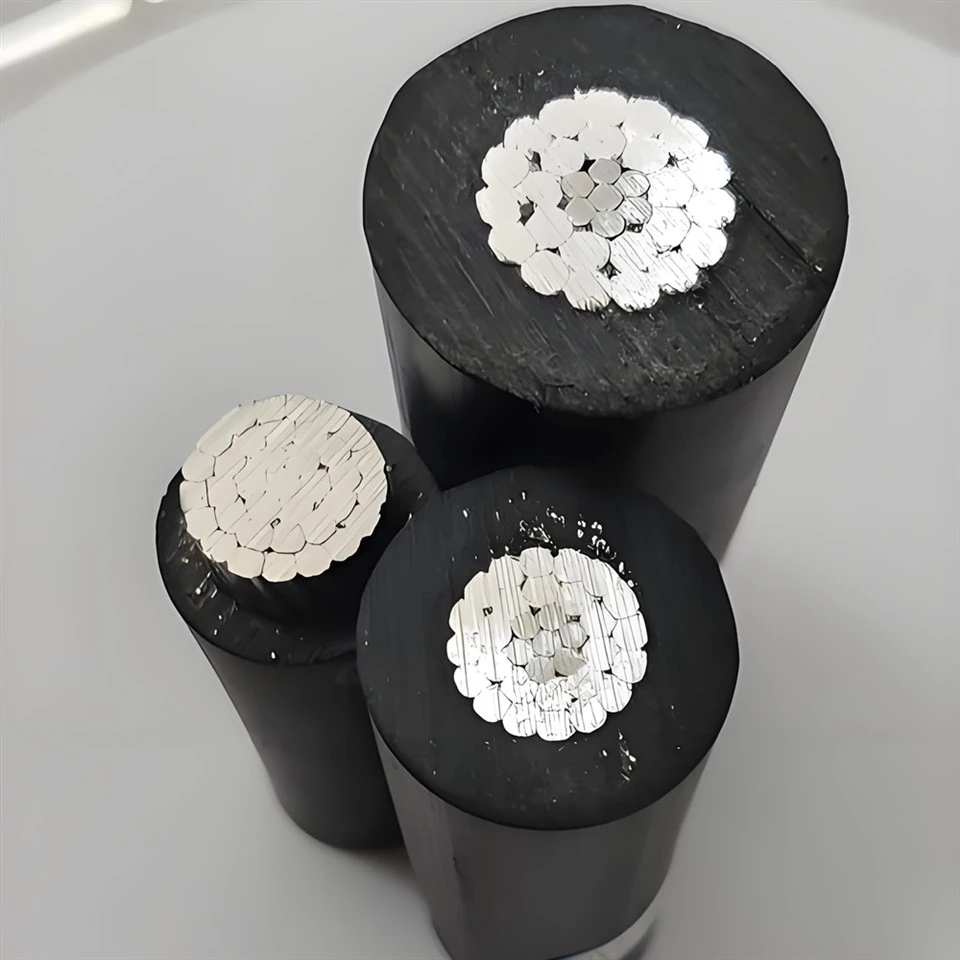

Les câbles d'alimentation basse tension sont de différents types, chacun ayant ses propres caractéristiques et applications. Par exemple,Câble de commande industrielest utilisé pour contrôler et surveiller les équipements électriques, tandis queCâble d'alimentation industrielest conçu pour transporter des courants élevés pour alimenter les machines et les équipements.Câble de service aérienest utilisé pour la distribution d’énergie en extérieur, souvent dans des applications utilitaires.
Facteurs à prendre en compte dans l'optimisation de la disposition des câbles
Lors de la planification de la disposition des câbles électriques basse tension dans une installation, plusieurs facteurs doivent être pris en compte. Ces facteurs peuvent avoir un impact significatif sur les performances, la sécurité et le coût du système électrique.
1. Exigences de charge
La première étape pour optimiser la disposition des câbles consiste à déterminer les exigences de charge du système électrique. Il s’agit de calculer la puissance totale appelée de tous les équipements et appareils qui seront connectés aux câbles. En évaluant avec précision les exigences de charge, vous pouvez sélectionner la taille et le type de câble appropriés pour garantir que les câbles peuvent gérer le courant électrique sans surchauffer ni provoquer de chutes de tension.
2. Acheminement des câbles
Le cheminement des câbles est un autre facteur critique dans l’optimisation de l’implantation. Les câbles doivent être acheminés de manière à minimiser la longueur des parcours de câbles et à réduire le nombre de coudes et de tours. Cela contribue à réduire la résistance des câbles et à améliorer l’efficacité du système électrique. De plus, les câbles doivent être acheminés loin des sources de chaleur, d'humidité et de dommages mécaniques pour éviter une panne prématurée.
3. Séparation des câbles
Pour minimiser les interférences électromagnétiques (EMI) et garantir la sécurité du système électrique, les câbles doivent être séparés les uns des autres en fonction de leurs niveaux de tension et de leurs fonctions. Par exemple, les câbles d'alimentation doivent être séparés des câbles de commande pour éviter les interférences entre les deux. De plus, les câbles transportant différentes phases du courant électrique doivent être séparés pour éviter les courts-circuits.
4. Accessibilité et entretien
La disposition des câbles doit également prendre en compte les exigences d’accessibilité et de maintenance du système électrique. Les câbles doivent être installés de manière à permettre un accès facile pour l'inspection, les tests et la réparation. Cela implique de prévoir un espace suffisant autour des câbles pour que le personnel de maintenance puisse travailler et de garantir que les connexions des câbles sont facilement accessibles.
5. Expansion future
Lors de la planification du tracé des câbles, il est important de prendre en compte l'expansion future du système électrique. Cela peut impliquer l'ajout de nouveaux équipements ou appareils, l'augmentation de la demande d'énergie ou la modification de la disposition de l'installation. En concevant le tracé des câbles en tenant compte de l'expansion future, vous pouvez éviter des modifications coûteuses et fastidieuses du système électrique à l'avenir.
Stratégies d'optimisation de la disposition des câbles
Sur la base des facteurs mentionnés ci-dessus, voici quelques stratégies pour optimiser la disposition des câbles électriques basse tension dans une installation :
1. Utilisez des chemins de câbles et des conduits
Les chemins de câbles et les conduits sont couramment utilisés pour soutenir et protéger les câbles dans une installation. Ils offrent un moyen structuré et organisé d’acheminer les câbles, facilitant ainsi la gestion et la maintenance du système électrique. Les chemins de câbles sont idéaux pour les grands chemins de câbles, tandis que les conduits conviennent aux petits chemins de câbles ou lorsqu'une protection supplémentaire est requise.
2. Planifiez les parcours de câbles à l'avance
Avant d'installer les câbles, il est important de planifier le parcours des câbles à l'avance. Cela implique de créer un plan d'implantation détaillé qui montre l'emplacement de tous les câbles, chemins de câbles, conduits et autres composants électriques. En planifiant le parcours des câbles à l'avance, vous pouvez garantir que les câbles sont acheminés de la manière la plus efficace et la plus rentable possible.
3. Utiliser le marquage et l'identification des câbles
Le marquage et l'identification des câbles sont essentiels pour maintenir la sécurité et l'efficacité du système électrique. Les câbles doivent être marqués avec leur tension, leur phase et leur fonction pour faciliter leur identification lors de l'installation, de la maintenance et du dépannage. De plus, les chemins de câbles et les conduits doivent être étiquetés pour indiquer l'emplacement et le type de câbles qu'ils contiennent.
4. Envisagez l'utilisation de câbles souterrains
Dans certains cas, il peut être plus pratique et plus rentable d’utiliser des câbles souterrains plutôt que des câbles aériens. Les câbles souterrains sont protégés des éléments et sont moins susceptibles d'être endommagés par les forces mécaniques. Ils offrent également une solution plus esthétique pour la distribution d’énergie dans une installation.
5. Travaillez avec un entrepreneur en électricité professionnel
L'optimisation du tracé des câbles électriques basse tension est une tâche complexe qui nécessite des connaissances et une expertise spécialisées. Il est recommandé de travailler avec un entrepreneur électricien professionnel possédant de l’expérience dans la conception et l’installation de systèmes électriques. Un entrepreneur professionnel peut vous aider à évaluer vos besoins en charge, à planifier le parcours des câbles, à sélectionner la taille et le type de câble appropriés et à garantir que le système électrique est installé conformément à tous les codes et normes pertinents.
Avantages de l'optimisation de la disposition des câbles
L'optimisation de la disposition des câbles électriques basse tension dans une installation offre plusieurs avantages, notamment :
1. Efficacité améliorée
En réduisant la longueur des câbles et en minimisant le nombre de coudes et de tours, l'optimisation de la disposition des câbles peut améliorer l'efficacité du système électrique. Cela peut entraîner une consommation d’énergie inférieure et des coûts d’exploitation réduits.
2. Sécurité améliorée
Une disposition appropriée des câbles permet de minimiser les risques de risques électriques, tels que les courts-circuits, la surchauffe et les incendies. En séparant les câbles en fonction de leurs niveaux de tension et de leurs fonctions, et en assurant une protection adéquate des câbles, vous pouvez assurer la sécurité du système électrique et des personnes qui y travaillent.
3. Entretien plus facile
L’optimisation de la disposition des câbles facilite l’accès et la maintenance du système électrique. En fournissant des marquages et une identification clairs pour les câbles et en garantissant que les connexions des câbles sont facilement accessibles, vous pouvez réduire le temps et les efforts nécessaires à la maintenance et au dépannage.
4. Flexibilité future
En concevant le tracé des câbles en tenant compte des expansions futures, vous pouvez vous assurer que le système électrique peut facilement s'adapter aux changements dans les besoins électriques de l'installation. Cela peut contribuer à éviter des modifications coûteuses et fastidieuses du système électrique à l’avenir.
Conclusion
L'optimisation de la disposition des câbles électriques basse tension dans une installation est une tâche critique qui nécessite une planification et une réflexion minutieuses. En tenant compte des exigences de charge, du routage des câbles, de la séparation des câbles, de l'accessibilité et de la maintenance, ainsi que de l'expansion future du système électrique, vous pouvez concevoir un agencement de câbles efficace, sûr et rentable.
En tant que fournisseur de câbles d'alimentation basse tension, je m'engage à vous fournir des produits de haute qualité et des conseils d'experts pour vous aider à optimiser l'aménagement de votre système électrique. Si vous avez des questions ou avez besoin d'aide concernant la disposition de vos câbles, n'hésitez pas à me contacter pour une consultation. Nous pouvons travailler ensemble pour trouver la meilleure solution adaptée à vos besoins et exigences spécifiques.
Références
- Guide d'installation électrique, Commission électrotechnique internationale (CEI)
- Code national de l'électricité (NEC), National Fire Protection Association (NFPA)
- Manuel d'installation des câbles, Prysmian Group
